• 单相电机正反转接线图  单相电动机有两组线圈,有一个公共端,一个运行端,一个启动端,电容接在运行端和启动端之间。电源接在公共端和运行端时,电机正转;电源接在公共端和启动端时,电机反转;只有运行线圈和启动线圈截面积一样的单相可逆电机,才能正反转,否则反转不能带负荷。 单相电机有两个绕组:主绕组又称工作绕组或运行绕组;副绕组又称启动绕组。有的小负载单相电机这两个绕组完全一样,互相可以交换。但多数单相电机为了增大启动力矩,副绕组线圈细、匝数多、阻值大。副绕组与主绕组之间有一启动电容。只要交换两个绕组中的一个绕组
  • 单相电机正反转接线图 单相电动机有两组线圈,有一个公共端,一个运行端,一个启动端,电容接在运行端和启动端之间。电源接在公共端和运行端时,电机正转;电源接在公共端和启动端时,电机反转;只有运行线圈和启动线圈截面积一样的单相可逆电机,才能正反转,否则反转不能带负荷。 单相电机有两个绕组:主绕组又称工作绕组或运行绕组;副绕组又称启动绕组。有的小负载单相电机这两个绕组完全一样,互相可以交换。但多数单相电机为了增大启动力矩,副绕组线圈细、匝数多、阻值大。副绕组与主绕组之间有一启动电容。只要交换两个绕组中的一个绕组 >>
  • 来源:www.china-d.cc/news_detail.asp?id=1323
  • 其中 X0----正转启动 X1----反转启动 X2----停止 Y0----正转运行 Y1----反转运行 T0----正转停止延时 T1----反转停止延时 T0和T1是用来保护电机的,就是需要正转停止1秒后再能启动反转。可以根据实际情况适当修改这两个时间的长短。
  • 其中 X0----正转启动 X1----反转启动 X2----停止 Y0----正转运行 Y1----反转运行 T0----正转停止延时 T1----反转停止延时 T0和T1是用来保护电机的,就是需要正转停止1秒后再能启动反转。可以根据实际情况适当修改这两个时间的长短。 >>
  • 来源:www.diangon.com/forum.php?mod=viewthread&tid=19373&TPSecNotice
  • 三相电机正反转控制器 该模块采用单片机设计,输入与输出隔离,模块内已设置硬件软件互锁,有效的防止在同一时间内固态继电器的正反转开关同时导通,双色发光二极管显示直流电机的转向,棕、黄、绿开路时为停车状态,专用于三相感应电动机的正反转控制, 高达1400伏以上的阻断电压。输出采用可控硅芯片反并联技术和内置的压敏电阻过电压吸收回路,具有较高的过电压承受能力,可靠性最佳。
  • 三相电机正反转控制器 该模块采用单片机设计,输入与输出隔离,模块内已设置硬件软件互锁,有效的防止在同一时间内固态继电器的正反转开关同时导通,双色发光二极管显示直流电机的转向,棕、黄、绿开路时为停车状态,专用于三相感应电动机的正反转控制, 高达1400伏以上的阻断电压。输出采用可控硅芯片反并联技术和内置的压敏电阻过电压吸收回路,具有较高的过电压承受能力,可靠性最佳。   >>
  • 来源:www.ppzhan.com/st26890/sale_323708.html
  • 使用说明 1、整个电路可应用于380VAC、50Hz的电网上,主电路中三相进线(R、S、T)无相序要求,但三相进线、三路过零检测端和三路固态继电器驱动端应一一对应。 2、独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。 、电位器手动控制方式:按图示,电位器中间端接到模块cont端,电位器另两端分别接到模块com端和+5V端。当控制端c
  • 使用说明 1、整个电路可应用于380VAC、50Hz的电网上,主电路中三相进线(R、S、T)无相序要求,但三相进线、三路过零检测端和三路固态继电器驱动端应一一对应。 2、独特的全兼容输入控制模式, 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自动方式均能适应,无须专门特别订制,也可用电位器手动控制。输入调节范围宽,输出调节精度高,三相对称性好,抗干扰能力强。 、电位器手动控制方式:按图示,电位器中间端接到模块cont端,电位器另两端分别接到模块com端和+5V端。当控制端c >>
  • 来源:www.loncont.com.cn/cpzs/a/10.html
  • 电工证是特种操作证。有熟练的技术,(如果你已经拥的话),本中心可以直出,正规机构全国通用通审的,政府网上查真假。没有经验技术的朋友,真对不起,需要先来我们学校培训方可(因为我们也不能开玩笑)。现在电工证像二代身份证一样,安监局检查时一过他们的机子即可读出你的卡片真假及内容(IC卡升级为感应卡)。政府网上也查真假。 电工证全国通用。除了港澳台全国各地都承认的。也不用请假放下工作去报考了,况且个人去考,还未必通过。 现在报名 最快15天即可出证。(需要考高级等级证,和电工进网许可证的朋友时间则1个月左右) 报
  • 电工证是特种操作证。有熟练的技术,(如果你已经拥的话),本中心可以直出,正规机构全国通用通审的,政府网上查真假。没有经验技术的朋友,真对不起,需要先来我们学校培训方可(因为我们也不能开玩笑)。现在电工证像二代身份证一样,安监局检查时一过他们的机子即可读出你的卡片真假及内容(IC卡升级为感应卡)。政府网上也查真假。 电工证全国通用。除了港澳台全国各地都承认的。也不用请假放下工作去报考了,况且个人去考,还未必通过。 现在报名 最快15天即可出证。(需要考高级等级证,和电工进网许可证的朋友时间则1个月左右) 报 >>
  • 来源:jiaoyu.huangye88.com/xinxi/53318808.html
  • 12伏电机正反转遥控开关接线图,两个常开端和电源正极连接,两个常闭端和电源负极连接,电机的两根电源线分别接到两个公共端上即可。限位开关采用机械限位开关,接法也很简单,看图所示。   机械限位开关当限位开关(无源型限位开关)  接近开关当限位开关(接近开关需要电源供电,有源型限位开关)
  • 12伏电机正反转遥控开关接线图,两个常开端和电源正极连接,两个常闭端和电源负极连接,电机的两根电源线分别接到两个公共端上即可。限位开关采用机械限位开关,接法也很简单,看图所示。 机械限位开关当限位开关(无源型限位开关) 接近开关当限位开关(接近开关需要电源供电,有源型限位开关) >>
  • 来源:www.zlyk2010.com/articleinfo/detail_6_16_158.aspx
  • 按照图8-11完成PLC的接线。图中输入端的24V电源可以利用PLC提供的直流电源,也可以根据功率单独提供电源。若实验用PLC的输入端为继电器输入,也可以用220V交流电源。 图8-11中,电路主接触器KM和三角形全压运行接触器的动合辅助触点作为输入信号接于PLC的输入端,便于程序中对这两个接触器的实际动作进行监视,通过程序以保证电机实际运行的安全。PLC输出端保留星形和三角形接触器线圈的硬互锁环节,程序中也要另设软互锁。 (3)程序设计 图8-12为电机星-三角降压启动控制的梯形图。在接线图8-11中
  • 按照图8-11完成PLC的接线。图中输入端的24V电源可以利用PLC提供的直流电源,也可以根据功率单独提供电源。若实验用PLC的输入端为继电器输入,也可以用220V交流电源。 图8-11中,电路主接触器KM和三角形全压运行接触器的动合辅助触点作为输入信号接于PLC的输入端,便于程序中对这两个接触器的实际动作进行监视,通过程序以保证电机实际运行的安全。PLC输出端保留星形和三角形接触器线圈的硬互锁环节,程序中也要另设软互锁。 (3)程序设计 图8-12为电机星-三角降压启动控制的梯形图。在接线图8-11中 >>
  • 来源:www.diangon.com/m357291.html
  • BT120902型电机正反转控制器 BT120902型电机正反转控制器 应用: 各种单相水泵电机,三相水泵电机,变频水泵电机 特点: 1.学习型解码,可以自行任意配遥控器,无需焊接。 2.具有限位和手动接口 接收机技术参数: 体 积:68 X 48 X 20mm 工作电压:DC12/24V 频 率:315MHz 接收方式:超再生 触点电流:220V 5A 输出方式:无源常开常闭输出 解码方式:自动学习 发射机技术参数: 遥控距离:1000米 体 积:70X30X15mm 工作电压:12V/ 频 率:31
  • BT120902型电机正反转控制器 BT120902型电机正反转控制器 应用: 各种单相水泵电机,三相水泵电机,变频水泵电机 特点: 1.学习型解码,可以自行任意配遥控器,无需焊接。 2.具有限位和手动接口 接收机技术参数: 体 积:68 X 48 X 20mm 工作电压:DC12/24V 频 率:315MHz 接收方式:超再生 触点电流:220V 5A 输出方式:无源常开常闭输出 解码方式:自动学习 发射机技术参数: 遥控距离:1000米 体 积:70X30X15mm 工作电压:12V/ 频 率:31 >>
  • 来源:www.rongbiz.com/product/show-1187985.html
  • 为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。 线路分析如下: 一、正向启动: 1、合上空气开关QS接通三相电源 2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。 二、反向启动: 1、合上空气开关QS接通三相电源 2、按下反向启动
  • 为了使电动机能够正转和反转,可采用两只接触器KM1、KM2换接电动机三相电源的相序,但两个接触器不能吸合,如果同时吸合将造成电源的短路事故,为了防止这种事故,在电路中应采取可靠的互锁,上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。 线路分析如下: 一、正向启动: 1、合上空气开关QS接通三相电源 2、按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。 二、反向启动: 1、合上空气开关QS接通三相电源 2、按下反向启动 >>
  • 来源:shop.71.net/Prod_1112894723.html
  • 电动机防爆倒顺开关、防爆换向开关  电动机防爆倒顺开关、防爆换向开关产品特点 1. 壳体采用高强度合金铝一次性压铸成型,表面经高速抛丸清理后高压静电喷塑,防尘防水性能良好可靠; 2. 防爆性能优良,表面塑粉附着力强具有良好的防腐能力,表面光洁,美观大方; 3. 内装转换开关,用于电流60A以下的电气线路中,作为电源引入开关,并可控制电动机起动、变速、停止、换向等.
  • 电动机防爆倒顺开关、防爆换向开关 电动机防爆倒顺开关、防爆换向开关产品特点 1. 壳体采用高强度合金铝一次性压铸成型,表面经高速抛丸清理后高压静电喷塑,防尘防水性能良好可靠; 2. 防爆性能优良,表面塑粉附着力强具有良好的防腐能力,表面光洁,美观大方; 3. 内装转换开关,用于电流60A以下的电气线路中,作为电源引入开关,并可控制电动机起动、变速、停止、换向等. >>
  • 来源:www.afzhan.com/Product/detail/7957692.html

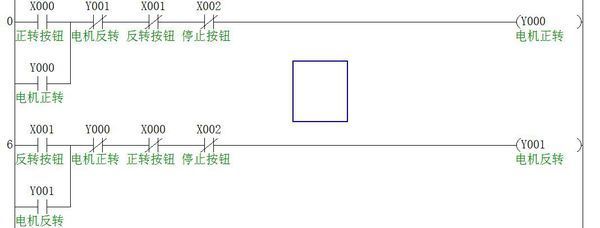

  • 西门子PLC程序如下图:  2.解释:其中I0.0为正转按钮,I0.1为反转按钮,I0.2为停止按钮;Q0.0、Q0.1为PLC输出 接两个交流接触器KM1、KM2来控制电动机正反转。 3.三菱PLC程序如下图:  4. 解释:其中X000为正转按钮,X001为反转按钮,X002为停止按钮;Y000、Y001为PLC输出,接两个交流接触器KM1、KM2来控制电动机正反转。 5.
  • 西门子PLC程序如下图: 2.解释:其中I0.0为正转按钮,I0.1为反转按钮,I0.2为停止按钮;Q0.0、Q0.1为PLC输出 接两个交流接触器KM1、KM2来控制电动机正反转。 3.三菱PLC程序如下图: 4. 解释:其中X000为正转按钮,X001为反转按钮,X002为停止按钮;Y000、Y001为PLC输出,接两个交流接触器KM1、KM2来控制电动机正反转。 5. >>
  • 来源:wenda.so.com/q/1461013337721708?src=150
  • 控制线路工作过程:设电路要求M1启动50秒后,M2启动。  按启动按钮SB2,KM1线圈得电并自锁,KM1主触点闭合,电动机M1接通电源开始转动,同时KT线圈得电。时间继电器开始定时,定时50秒到,时间继电器延时闭合常开触点KT闭合,接触器KM2线圈得电并自锁,KM2主触点闭合,电动机M2接通电源开始转动。同时KM2常闭触点断开,切断KT线圈的电源。 (3)自动循环控制线路  图2.
  • 控制线路工作过程:设电路要求M1启动50秒后,M2启动。 按启动按钮SB2,KM1线圈得电并自锁,KM1主触点闭合,电动机M1接通电源开始转动,同时KT线圈得电。时间继电器开始定时,定时50秒到,时间继电器延时闭合常开触点KT闭合,接触器KM2线圈得电并自锁,KM2主触点闭合,电动机M2接通电源开始转动。同时KM2常闭触点断开,切断KT线圈的电源。 (3)自动循环控制线路 图2. >>
  • 来源:zy.swust.net.cn/201209/plc/kcxx/02/second_3.html?page=4
  • 12伏电机正反转遥控开关接线图,两个常开端和电源正极连接,两个常闭端和电源负极连接,电机的两根电源线分别接到两个公共端上即可。限位开关采用机械限位开关,接法也很简单,看图所示。   机械限位开关当限位开关(无源型限位开关)  接近开关当限位开关(接近开关需要电源供电,有源型限位开关)
  • 12伏电机正反转遥控开关接线图,两个常开端和电源正极连接,两个常闭端和电源负极连接,电机的两根电源线分别接到两个公共端上即可。限位开关采用机械限位开关,接法也很简单,看图所示。 机械限位开关当限位开关(无源型限位开关) 接近开关当限位开关(接近开关需要电源供电,有源型限位开关) >>
  • 来源:www.zlyk2010.com/articleinfo/detail_6_16_158.aspx
  •      是这样,主线圈的1(2)接副线圈的2(1),这样就正传,反过来   主线圈的1(2)接副线圈的1(2),这样就反转,   以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,   另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样      第一个图和第二个是一样的,第二个比较清楚一点。   第二个
  •      是这样,主线圈的1(2)接副线圈的2(1),这样就正传,反过来   主线圈的1(2)接副线圈的1(2),这样就反转,   以上两个图,一般的常规单相电机都可以用,不论他的主线圈与副线圈的参数一样不一样,   另外还有一种单相电机,工作中需要他正反转,但是采用上面的办法,比较麻烦,实现自动控制,器件需要也多,所以就出现了,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以这样      第一个图和第二个是一样的,第二个比较清楚一点。   第二个 >>
  • 来源:www.elecfans.com/kongzhijishu/gongkongji/536133.html?v=pc
  • 上图,是双电容单相电动机接线盒上的接线图,图上清晰的反映了电动机主绕组、副绕组和电容的接线位置,你只需要按图接进电源线,用连接片连接Z2和U2,UI和VI,电动机顺转,用连接片连接Z2和U1,U2和VI,电动机逆转。单相电动机各个元件也好鉴别,电容都是装在外面,用肉眼就可以看清楚接线位置(如上图)启动电容接在V2—Z1位置,运行电容接在V1—Z1间,从里面引出的线也好鉴别,接在(如上图)UI—U2位置的是运行绕组,接在Z1—Z2位置的是启动绕组、接在V1&m
  • 上图,是双电容单相电动机接线盒上的接线图,图上清晰的反映了电动机主绕组、副绕组和电容的接线位置,你只需要按图接进电源线,用连接片连接Z2和U2,UI和VI,电动机顺转,用连接片连接Z2和U1,U2和VI,电动机逆转。单相电动机各个元件也好鉴别,电容都是装在外面,用肉眼就可以看清楚接线位置(如上图)启动电容接在V2—Z1位置,运行电容接在V1—Z1间,从里面引出的线也好鉴别,接在(如上图)UI—U2位置的是运行绕组,接在Z1—Z2位置的是启动绕组、接在V1&m >>
  • 来源:www.gkwo.net/dxt/show-9208.html
  • 单相电机有两个绕组, 一个主绕组一个转向绕组(副绕组),主绕组直接接在电源两端,转向绕组串接一个电容以后接在电源两端。 单相电机有两种,一种是正反转电机,一种是单向电机。正反转电机主副两个绕组相同,外接三条线,一条公共线接在电源的一端,另两条线一条直接接在电源的另一端作为主绕组,另一条串一个电容作为转向绕组。这两条线交换位置,得到方向不同的旋转。 单向电机只能一个方向旋转,如果把主副绕组互换,它的输出功率很小易烧毁电机。
  • 单相电机有两个绕组, 一个主绕组一个转向绕组(副绕组),主绕组直接接在电源两端,转向绕组串接一个电容以后接在电源两端。 单相电机有两种,一种是正反转电机,一种是单向电机。正反转电机主副两个绕组相同,外接三条线,一条公共线接在电源的一端,另两条线一条直接接在电源的另一端作为主绕组,另一条串一个电容作为转向绕组。这两条线交换位置,得到方向不同的旋转。 单向电机只能一个方向旋转,如果把主副绕组互换,它的输出功率很小易烧毁电机。 >>
  • 来源:www.diangon.com/thread-20987-1-24.html
  • 篇一 : 单相电机倒顺开关正反转接线图30 自用单相电机接法 220V交流单相电机起动方式大概分一下几 种: 第一种,分相起动式,如图1所示,系由辅 助起动绕组来辅助启动,其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机,洗衣机等电机。 第二种,电机静止时离心开关是接通的,给 电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作,如图2。 第三种,电机静止时离心开关是接
  • 篇一 : 单相电机倒顺开关正反转接线图30 自用单相电机接法 220V交流单相电机起动方式大概分一下几 种: 第一种,分相起动式,如图1所示,系由辅 助起动绕组来辅助启动,其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机,洗衣机等电机。 第二种,电机静止时离心开关是接通的,给 电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作,如图2。 第三种,电机静止时离心开关是接 >>
